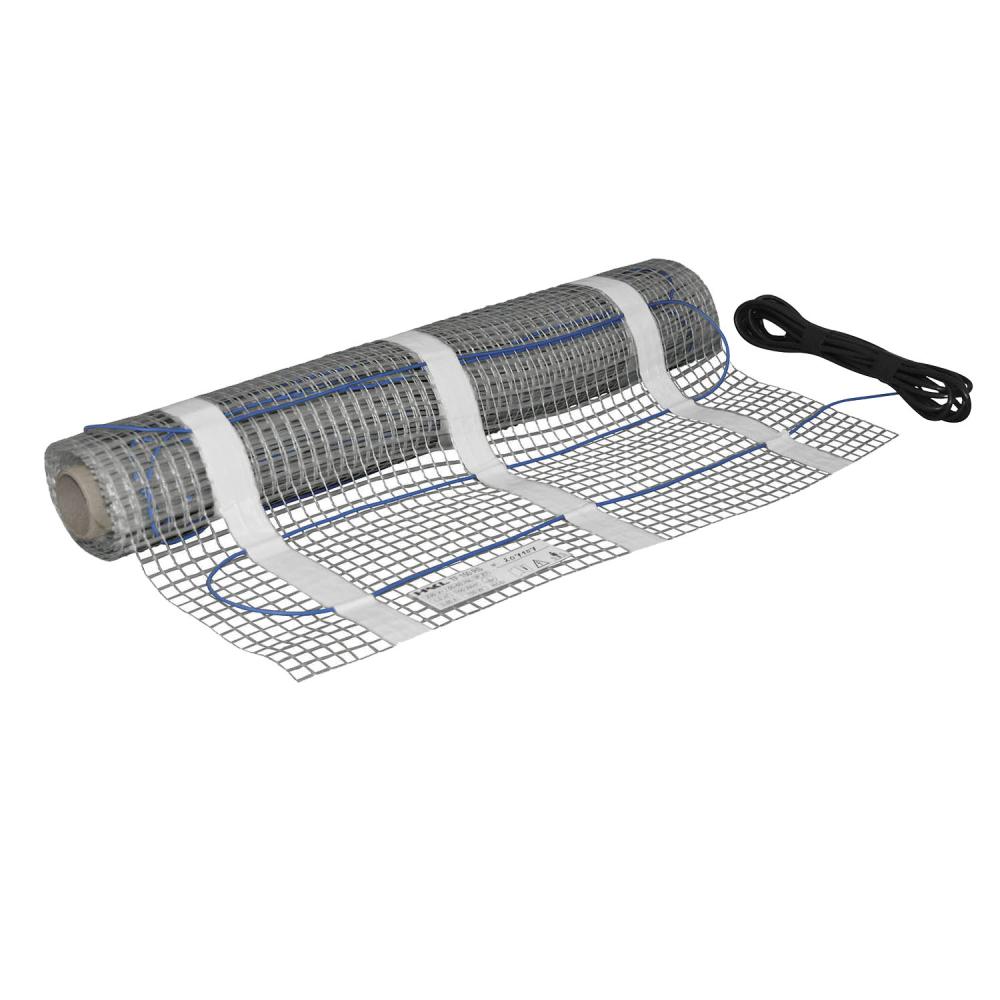

HAKL TFX 100/ 12 m2, rastr
ZÁKLADNÍ VLASTNOSTI
- určeno pro mokrou montáž, zalitím do lepícího tmelu
- ideální pro rekonstrukce díky malé tloušťce kabelu jen 3 mm
- vhodné pro keramickou dlažbu, vinylové lepící parkety a jiné
- samolepící fixační pásy na spodní straně rohože
- ochranné opletení kabelu dovoluje montáž do vlhkých prostor
- možnost použití i jako hlavní zdroj tepla v místnosti
- bezúdržbový provoz, bez nutnosti pravidelného servisu
- kvalitní topná jádra s bodem tavení až 1100 °C
- každý výrobek je podroben přísnému testu výstupní kontroly
POPIS VÝROBKU
Elektrické podlahové topné rohože HAKL TFX 100 mají příkon 100 W na metr čtvereční a standardní šířku pásu 0,5m. Připojují se k elektrické síti pomocí jednoho připojovacího kabelu o délce 3 metry. Pro dosažení co nejefektivnějšího provozu je vhodné nainstalovat v každé místnosti termostat HAKL TH s podlahovým snímačem. Úsporu energie a tím i peněz dosáhnete také správným zvolením podlahové krytiny a dostatečné tepelné izolaci pod podlahovým vytápěním. Díky bezúdržbovému provozu podlahové vytápění HAKL splňuje i ty nejnáročnější požadavky na kvalitu a komfort.
Před instalací výrobce doporučuje podrobně přečíst návod k montáži, kde naleznete podrobný popis výrobku a jeho zapojení.
Ilustrační obrázek zapojení podlahového vytápění HAKL TFX pomocí jednoho připojovacího kabelu.
SLOŽENÍ PODLAHY
Topné rohože HAKL TFX 100 jsou určeny pro mokrou montáž, zalitím do lepícího tmelu přímo pod podlahovou krytinu. Při této skladbě podlahy je dosaženo takzvaného "PŘÍMÝ OHŘEV". Topná rohož je umístěna mezi podlahovou krytinu a tepelnou izolaci, což způsobuje rychlý náběh vytápění. Proto se doporučují pokládat například v dočasně využívaných prostorech nebo při rekonstrukcích, kde není dostatek prostoru pro navýšení podlahy.
Ilustrační obrázek složení podlahy:
1. podlahová krytina - dlažba, 2. flexibilní lepící tmel, 3. topná rohož HAKL TF, 4. izolace HAKL TB, 5. adhezní lepidlo, 6. betonový podklad
TOPNÝ KABEL
Topné kabely HAKL TFX se vyznačují kvalitním topným jádrem - odporový drát je od renomovaného Švédského výrobce KANTHAL. Obal topného kabelu je vyroben z vysoce tepelně odolného materiálu, s celkovou tloušťkou kabelu 3 mm, který se nedeformuje ani při dlouhotrvajícím vytápění. Při zapojení podlahového vytápění bez termostatu se topný kabel zahřeje maximálně na 65°C, přičemž bod tavení je až 1100°C.
Samotné topné kabely jsou chráněny hustým kovovým ochranným opletem, který zvyšuje jejich odolnost a umožňuje montáž do vlhkých prostor (koupelna, WC…)
Ilustrační obrázek, průřez topného kabelu.
CERTIFIKÁT KVALITY
Každá jedna topná rohož je vystavena výstupnímu zátěžovému testu, během kterého se testují spoje, měří se průraz izolace, celkový odpor kabelu atd...
Tento záznam o kusových zkouškách je uveden v Certifikatu kvality. Výrobek musí splňovat parametry na 100% aby mohl opustit výrobní linku.
Ilustrační obrázek.
TABULKA VHODNOSTI POUŽITÍ
Pro snazší výběr vhodného modelu elektrického podlahového vytápění výrobce připravil přehlednou tabulku vhodnosti použití. Elektrické podlahové vytápění se rozděluje na dvě hlavní skupiny: elektrické topné kabely a topné rohože hliníkové a rastry.Skupina topných kabelů má příkon 10 W na metr kabelu. Jsou určeny pro mokrou montáž, zalitím do betonové směsi. Při této skladbě podlahy je dosaženo takzvaného "AKUMULAČNÍHO OHŘEVU".Ve druhé skupině jsou hliníkové a rastrové topné rohože, které mají příkon od 100 do 150 W na metr čtvereční. Jsou určeny pro mokrou montáž, zalitím do lepícího tmelu přímo pod podlahovou krytinu, nebo je lze ukládat na volno, bez nutnosti zalití. Při této skladbě podlahy je dosaženo takzvaného "PŘÍMÉHO OHŘEVU".
Při výběru el. podlahového vytápění je nutno brát ohled na parametry stavby, při novostavbě lze navýšit podlahu o 5 až 8 cm zalitím kabelů do betonové směsi, ale při rekonstrukci je tloušťka pro zalití do lepícího tmelu pouze o cca 1,5 cm.
Poznámka:
Jednoduchý výběr a seřazení podlahového vytápění dle vlastních požadavků lze zvolit v hlavní kategorii pomocí filtračního nástroje.
Parametry
Příkon: | 1200 W |
---|---|
Napětí: | 230 V |
Jištění: | 6 A |
Proud: | 5,22 A |
Příkon na W/m2: | 100 W/m2 |
Stupeň krytí: | IP 67 |
Plocha rohože: | 12 m2 |
Délka pasu: | 24 m |
Šířka pásu: | 0,5 m |
Délka připojovacího kabelu: | 3 m |
Počet topných kabelů: | 2 ks |
Počet připojovacích kabelů: | 1 ks |
Přímý ohřev: | ano |
Akumulační ohřev: | ne |
Ochrana proti vlhkosti: | ano |
Hmotnost netto: | 5,08 kg |
Hmotnost brutto: | 5,53 kg |
Rozměry krabice: | 52 x 22 x 52 cm |
